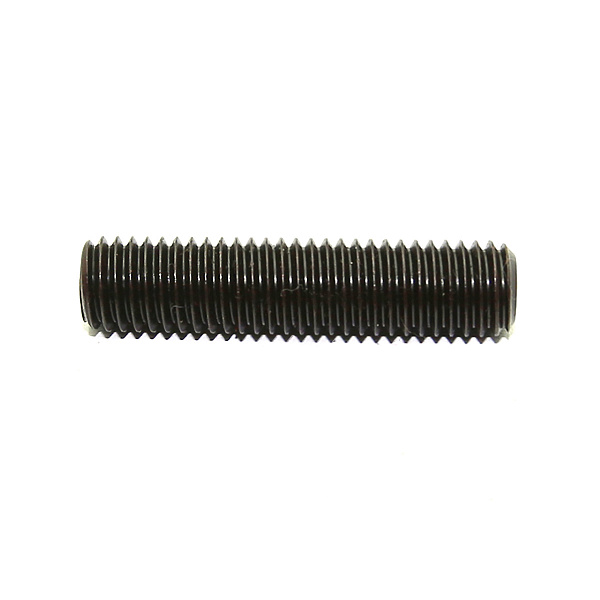

Винт установочный с внутренним шестигранником и засверленным острием кл. пр. 12.9 DIN 916

● 1 вариант доступен
Винт установочный с внутренним шестигранником и засверленным острием кл. пр. 12.9 DIN 916
Цена по запросу

Цена указана без учёта оптовых скидок. Минимальная сумма заказа — 5000 ₽.

В корзину

Характеристики

1 группа · 1 параметр

Материал и покрытие

Марка стали
в рамках стандарта
Техническая документация: чертёж, таблицы массы и размеров

DIN 916 Винт установочный с внутренним шестигранником и засверленным концом. Конец установочного винта имеет специальную форму с внутренним конусом, служащую для фиксации изделий относительно друг друга.
Материалы:
- Сталь: 45Н
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А1 - А5
Таблица размеров установочных винтов с внутренним шестигранником DIN 916 (ISO 4029) в мм
d М1,4 М1,6 М1,8 М2 М2,5 M3 M4 M5 М6 М8 М10 М12 М14 М16 М20 М24
P 0,3 0,35 0,35 0,4 0,45 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5 3
dv 0,7 0,8 0,9 1 1,2 1,4 2 2,5 3 5 6 8 9 10 14 16
s 0,7 0,7 0,7 0,9 1,3 1,5 2 2,5 3 4 5 6 6 8 10 12
t короткие 0,6 0,7 0,8 0,8 1,2 1,2 1,5 2 2 3 4 4,8 5,6 6,4 8 10
длинные 1,4 1,5 1,6 1,7 2 2 2,5 3 3,5 5 6 8 9 10 12 15
l
2 # # # #
2,5 + + + # #
3 + + + + # #
4 + + + + + # #
5 + + + + + + # #
6 + + + + + + + + #
8   + + + + + + + + #
10       + + + + + + + #
12         + + + + + + + #
16           + + + + + + + #
20             + + + + + + + #
25               + + + + + + + #
30                 + + + + + + + #
35                   + + + + + + +
40                   + + + + + + +
45                     + + + + + +
50                     + + + + + +
55                       + + + + +
60                       + + + + +
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
dv - диаметр внутреннего конуса, макс.
s - размер под ключ
t - глубина шлица винта, мин.
l - длина винта
# - короткие винты с обязательным углом фаски 120°
+ - длинные винты с углом фаски 90°
