Рым-болт (DIN 580)

● 8 вариантов доступны
−20% Новинка
Рым-болт (DIN 580)
18,89 ₽ 23,61 ₽ −20%
за 1 шт с НДС 20% Экономия 4,72 ₽

Цена указана без учёта оптовых скидок. Минимальная сумма заказа — 5000 ₽.

В корзину

Характеристики

1 группа · 1 параметр

Материал и покрытие

Марка стали
в рамках стандарта
Техническая документация: чертёж, таблицы массы и размеров

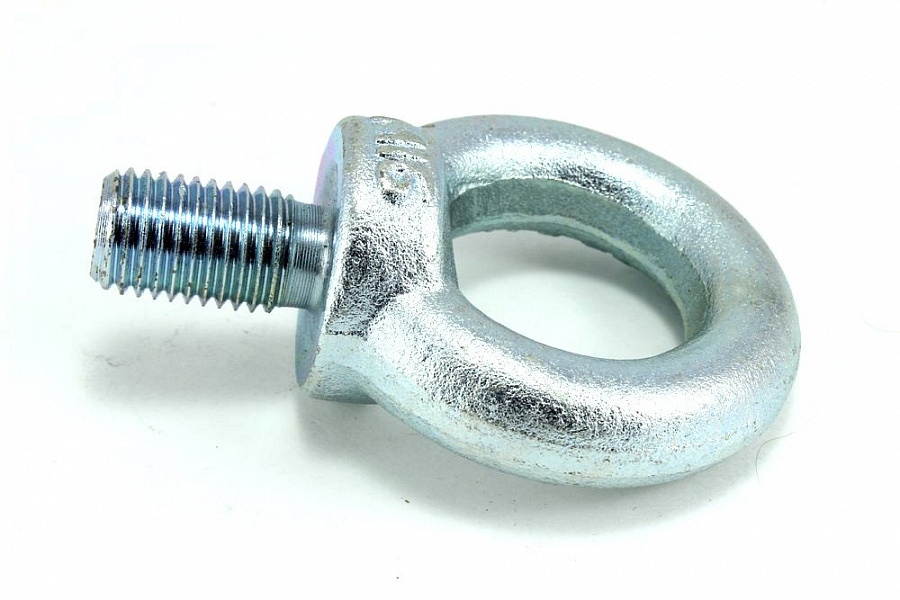

Рым-болт DIN 580 с кольцом и буртиком, полная метрическая резьба от М6 до М64. Рым-болты используются для подъема и транспортировки тяжёлых изделий при монтажных и такелажных работах. Рабочая нагрузка на рым-болты вдоль оси от 80 кг до 16 т.
Коэффициент запаса прочности: 5:1
Материалы рым-болтов:
- Сталь: С 15 Е
- Нержавеющая сталь А2 - А5
Таблица характеристик и размеров рым-болтов DIN 580
D1 М6 М8 М10 М12 М14 М16 М20 М24 М30 М36 М42 М48 М56 М64
D2 17 20 25 30 35 35 40 50 65 75 85 100 110 120
D3 28 36 45 54 63 63 72 90 108 126 144 166 184 206
D4 16 20 25 30 35 35 40 50 60 70 80 90 100 110
H 31 36 45 53 62 62 71 90 109 128 147 168 187 208
E 4 6 8 10 12 12 14 18 22 26 30 35 38 42
K 6 8 10 12 14 14 16 20 24 28 32 38 42 48
L 13 13 17 20 27 27 30 36 45 54 63 68 78 90
A 80 140 230 340 490 700 1200 1800 3200 4600 6300 8600 11500 16000
B 45 100 170 240 350 500 860 1290 2300 3300 4500 6100 8200 11000
С 0.04 0.06 0.1 0.18 0.27 0.28 0.43 0.84 1.66 2.65 4.03 6.32 8.8 12.4
Обозначения:
D1 - номинальный диаметр резьбы
D2 - диаметр буртика, мм
D3 - наружный диаметр кольца рым-болта, мм
D4 - внутренний диаметр кольца рым-болта, мм
E - высота буртика, мм
F - ширина канавки, мм
H - высота болта без резьбы, мм
K - толщина кольца, мм
L - длина резьбы, мм
A - рабочая нагрузка вдоль оси рым-болта, кг
B - рабочая под углом 45º к оси рым-болта в плоскости кольца, кг
С - вес, кг/шт.

Доступные варианты (8)

0 вариантов выбрано
Выбрать Вариант / размер Наличие Цена Ед. изм. Кол-во Действия
Рым-болт (DIN 580) d6 Арт. rym-bolt-din-580-d6 Доступно к заказу 18,89 ₽ 23,61 ₽ 1 шт
В корзину
Рым-болт (DIN 580) d8 Арт. rym-bolt-din-580-d8 Доступно к заказу 18,89 ₽ 23,61 ₽ 1 шт
В корзину
Рым-болт (DIN 580) d10 Арт. rym-bolt-din-580-d10 Доступно к заказу 31,14 ₽ 38,92 ₽ 1 шт
В корзину
Рым-болт (DIN 580) d14 Арт. rym-bolt-din-580-d14 Доступно к заказу 41,42 ₽ 51,78 ₽ 1 шт
В корзину
Рым-болт (DIN 580) d12 Арт. rym-bolt-din-580-d12 Доступно к заказу 42,06 ₽ 52,57 ₽ 1 шт
В корзину
Рым-болт (DIN 580) d16 Арт. rym-bolt-din-580-d16 Доступно к заказу 69,69 ₽ 87,11 ₽ 1 шт
В корзину
Рым-болт (DIN 580) d20 Арт. rym-bolt-din-580-d20 Доступно к заказу 93,38 ₽ 116,72 ₽ 1 шт
В корзину
Рым-болт (DIN 580) d24 Арт. rym-bolt-din-580-d24 Доступно к заказу 189,66 ₽ 237,08 ₽ 1 шт
В корзину
Рым-болт (DIN 580) d6 Арт. rym-bolt-din-580-d6 Доступно к заказу Ед. изм.: 1 шт
18,89 ₽ 23,61 ₽
В корзину
Рым-болт (DIN 580) d8 Арт. rym-bolt-din-580-d8 Доступно к заказу Ед. изм.: 1 шт
18,89 ₽ 23,61 ₽
В корзину
Рым-болт (DIN 580) d10 Арт. rym-bolt-din-580-d10 Доступно к заказу Ед. изм.: 1 шт
31,14 ₽ 38,92 ₽
В корзину
Рым-болт (DIN 580) d14 Арт. rym-bolt-din-580-d14 Доступно к заказу Ед. изм.: 1 шт
41,42 ₽ 51,78 ₽
В корзину
Рым-болт (DIN 580) d12 Арт. rym-bolt-din-580-d12 Доступно к заказу Ед. изм.: 1 шт
42,06 ₽ 52,57 ₽
В корзину
Рым-болт (DIN 580) d16 Арт. rym-bolt-din-580-d16 Доступно к заказу Ед. изм.: 1 шт
69,69 ₽ 87,11 ₽
В корзину
Рым-болт (DIN 580) d20 Арт. rym-bolt-din-580-d20 Доступно к заказу Ед. изм.: 1 шт
93,38 ₽ 116,72 ₽
В корзину
Рым-болт (DIN 580) d24 Арт. rym-bolt-din-580-d24 Доступно к заказу Ед. изм.: 1 шт
189,66 ₽ 237,08 ₽
В корзину
