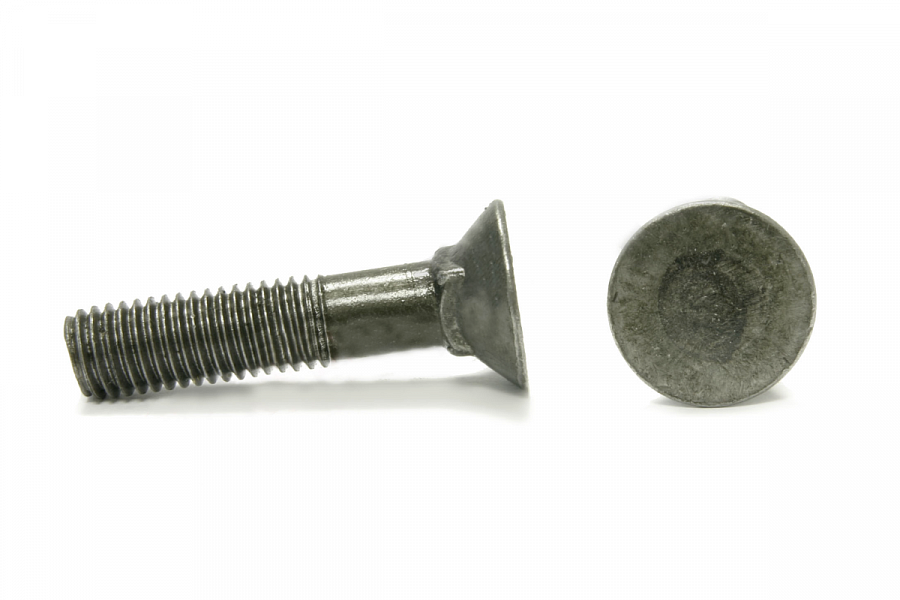

Болты лемешные ГОСТ 7786 DIN 608 (М6-М10)

● Нет в наличии

Краткое описание

Стандарт 7786

Класс прочности 4,8; 5,8

Покрытие 20Г2Р, 10кп, 20кп

Цена по запросу

Цена указана без учёта оптовых скидок. Минимальная сумма заказа — 5000 ₽.

В корзину

Характеристики

2 группы · 4 параметра

Материал и покрытие

Марка стали: 20Г2Р, 10кп, 20кп

Прочность

ГОСТ: 7786
Класс прочности: 4,8; 5,8
Класс точности: C

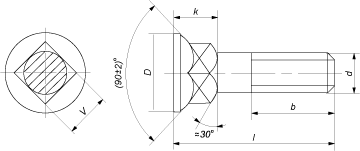

Техническая документация: чертёж, таблицы массы и размеров

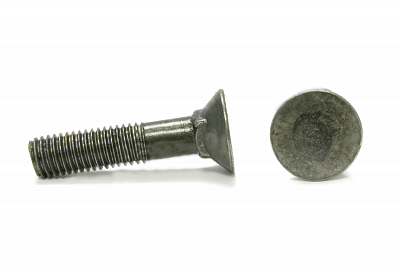

Болт лемешный с потайной головкой и квадратным подголовником ГОСТ 7786-81 используется для крепления навесного оборудования для сельскохозяйственных машин.
Марки стали: 20Г2Р, 10кп, 20кп.
Класс точности: C.
Поле допуска резьбы: 8g.
Класс прочности: 4,8; 5,8.

Параметры болта		Номинальный диаметр резьбы d
Параметры болта		М5	М6	М8	М10	М12	M16	М20
Шаг резьбы, P		0,8	1	1,25	1,5	1,75	2	2,5
Диаметр головки, D		9	11	14	18	23	28	35
Высота головки и подголовка, k		4	5	6	8	10	12	15
Размер стороны квадартного подголовника, V		5	6	8	10	12	16	20
Длина резьбовой части, b	L≤120	16	18	22	26	30	38	46
Длина резьбовой части, b	L>120				32	36	44	52

Все параметры в таблице указаны в мм.

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d
Длина болта l, мм	М5	М6	М8	М10	М12	M16	М20
20	2,908
25	3,498	5,24	9,66	16,4
30	4,08	6,086	11,2	18,84	30,19
35	4,678	6,932	12,74	21,28	33,73
40	5,268	7,777	14,28	23,72	37,27	71,71
45	5,859	8,621	15,81	26,16	40,81	78,04
50	6,448	9,466	17,35	28,61	44,35	84,37	131,7
55	7,038	10,311	18,89	31,05	47,89	91,09	141,9
60	7,628	11,156	20,43	33,49	51,43	97,62	152,1
65	8,218	12,001	21,97	35,93	54,97	104,15	162,3
70	8,808	12,845	23,51	38,38	58,51	110,67	172,6
75	9,399	13,69	25,05	40,82	62,05	117,2	182,8
80	9,989	14,535	26,59	43,26	65,59	123,73	193,1
90		16,225	29,67	48,27	72,67	136,78	213,5
100			32,75	56,08	79,75	149,84	234
110				58,04	86,83	162,89	254,5
120				62,92	93,91	175,94	274,9
130				67,81	100,99	188,1	295,4
140				72,69	108,07	202,05	315,9
150				77,58	115,15	215,11	336,3
160					122,23	228,16	356,8
170					129,31	241,21	377,3
180					136,39	254,26	397,7
190					143,47	267,31	418,2
200					150,55	280,36	438,7

Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании

Описание

Болт лемешный ГОСТ 7786, DIN 608 Характеристики Классы: • Точности – класс C (грубый) • Прочности – от 4,8, максимальный - 8,8 Поля по допуску резьбы: 6 Резьба: метрическая, M5-M20 Покрытия: защитные из цинка, либо без покрытия Марка стали: легированная 40 XL, 40X (для моделей с классом прочности = 8,8), при меньших – 10 kP, St 30, а также их аналоги Марка стали: 10KP Европейские аналоги: лемешный болт ГОСТ 7786, DIN 608 Область применения Главная сфера применения лемешных болтов, изготовленных по ГОСТу 7786 – это использование для стыковки к раме разнообразных элементов машин, работающих в сельском хозяйстве в сегменте переработки, таких как культиваторы, плуги. Особенности За счет потайной головоки, на плуговых рабочих поверхностях остаются идеальные плоскости на всем их протяжении. Обеспечение максимального удобства эксплуатации при работах. Процесс, при котором происходит накручивание гаек, становится проще, а кроме этого предотвращается прокручивание головки. Описание Болты из класса лемешных, изготовленные по стандарту DIN 608 – относятся к резьбовым метрическим крепежам с потайнай головкой и квадратном под ней. Российские метизные заводы занимаются выпуском данного болта, алгоритм изготовлений которых соответствует стандартам ГОСТ 7786, его аналогами являются европейские модели лемешных болтов, выпускаемые по стандарту DIN 608. Болты лемешные, изготовленные по ГОСТу 7786, разработанные для крепкого фиксирования разнообразных навесных элементов на сельскохозяйственных моделях. Класс точности С, в соответствии с которым изготавливают крепежи (согласно техническому требованию ГОСТа 7786-81), в производстве допускаются небольшие дефекты. Для предотвращения коррозии поверхности гайки, ее оцинковывают.
